El desarrollo de la electrónica flexible y transparente de alto rendimiento demanda transistores flexibles constituidos por capas ultradelgadas. El descubrimiento de materiales ferroeléctricos (FE) basados en hafnio (Hf) promovió el desarrollo de transistores de efecto de campo con ferroeléctricos (FeFET) de ultrabajo consumo de energía, alta velocidad de borrado y muy escalables, con alto potencial de aplicación en el campo de las memorias no-volátiles. La conducción en estos FeFETs se controla mediante la conmutación de polarización de la barrera ferroeléctrica en la compuerta, logrando así operaciones rápidas de lectura/escritura del dispositivo.
Sin embargo, el desarrollo de memorias ferroeléctricas que simultáneamente muestren una buena flexibilidad y un rendimiento significativo ha resultado ser un desafío, en particular, debido a las altas temperaturas necesarias para sintetizar los materiales FE.

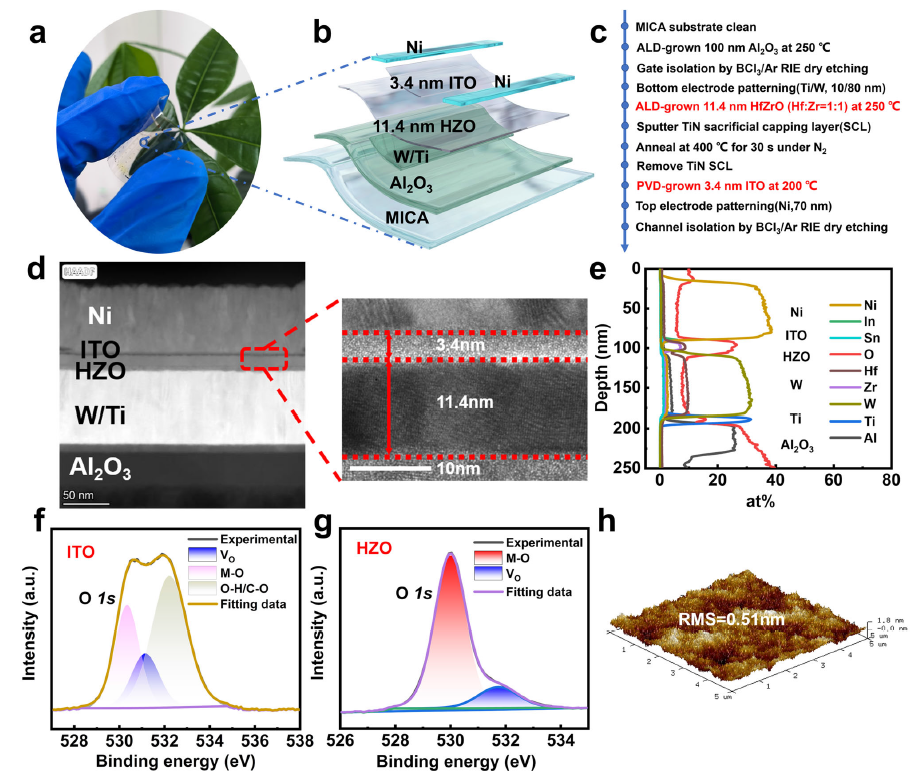

Un equipo de investigadores de diferentes instituciones de China desarrolló un dispositivo FeFET de alto rendimiento con regímenes térmicos a temperaturas menores de 400 °C mediante la integración de capas HfO2 dopado con Zr (HZO) y óxido de indio-estaño ultradelgado (ITO) con espesores nanométricos. El FeFET propuesto tiene una ventana de memoria de 2.78 V, una alta relación de las corrientes de encendido y apagado (ION/IOFF) de más de 108 y una alta duración de hasta 2×107 ciclos. Además, los FeFETs sometidos a diferentes condiciones de flexión exhiben excelentes propiedades neuromórficas así como confiabilidad de flexión durante 5 × 105 ciclos de pulso con un radio de curvatura de 5 mm.
La integración eficiente de materiales ferroeléctricos a base de Hf con prometedores materiales de canales ultradelgados como ITO, ofrece oportunidades únicas para posibilitar la fabricación de dispositivos FeFETs portátiles de alto rendimiento y compatibles con la tecnología actual de manufactura de circuitos integrados de semiconductores.
Nature Communications: https://doi.org/10.1038/s41467-024-46878-5
